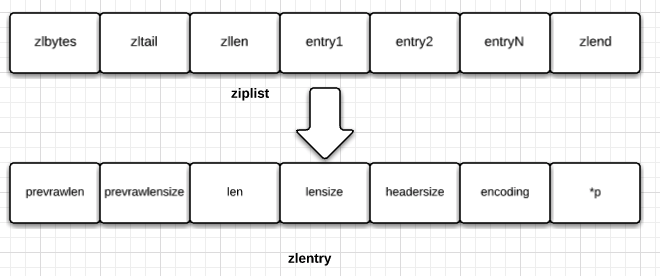

ziplist结构
- zlbytes：记录整个压缩列表占用的内存字节数
- zltail：记录压缩列表表尾节点距离压缩列表的起始地址有多少字节
- zllen：记录了压缩列表包含的节点数量
- entryX：压缩列表包含的各个节点，节点的长度由节点保存的内容决定
- zlend：特殊值 0xFF （十进制 255 ），用于标记压缩列表的末端
节点结构
/*
* 保存 ziplist 节点信息的结构
*/
typedef struct zlentry {
// prevrawlen ：前置节点的长度
// prevrawlensize ：编码 prevrawlen 所需的字节大小；只能是１字节或者５字节
unsigned int prevrawlensize, prevrawlen;
// len ：当前节点值的长度，指出实体字段的具体长度即真正存储数据的字段，单位是字节
// lensize ：编码 len 所需的字节大小, 1字节， ２字节 ５字节
unsigned int lensize, len;
// 当前节点 header 的大小
// 等于 prevrawlensize + lensize
unsigned int headersize;
// 当前节点值所使用的编码类型
unsigned char encoding;
// 指向当前节点的指针
unsigned char *p;
} zlentry;
- prevrawlensize：编码prevrawlen所需的字节大小
- prevrawlen：前置节点的长度；当长度小于255字节时，用一个字节存储；当长度大于等于255时，用五个字节进行存储，其中第一个字节会被设置为255表示前一个entry的长度由后面四个字节表示
- len：当前节点值的长度
- lensize：编码 len 所需的字节大小, 1字节， ２字节 ５字节
- headersize：等于 prevrawlensize + lensize
encoding：当前节点值所使用的编码类；它会根据当前元素内容的不同会采用不同的编码方式
如果元素内容为字符串，encoding的值分别为：
00xx xxxx ：00开头表示该字符串的长度用6个bit表示。
01xx xxxx | xxxx xxxx ：01开头表示字符串的长度由14bit表示，这14个bit采用大端存储。
1000 0000 | xxxx xxxx | xxxx xxxx | xxxx xxxx | xxxx xxxx ：10开头表示后续的四个字节为字符串长度，这32个bit采用大端存储如果元素内容为数字，encoding的值分别为：
1100 0000：表示数字占用后面2个字节。
1101 0000：表示数字占用后面4个字节。
1110 0000：表示数字占用后面8个字节。
1111 0000 ：表示数字占用后面3个字节。
1111 1110 ：表示数字占用后面1个字节。
1111 1111 ：表示压缩链表中最后一个元素（特殊编码）。
1111 xxxx ：表示只用后4位表示0~12的整数，由于0000，1110跟1111三种已经被占用，也就是说这里的xxxx四位只能表示0001~1101，转换成十进制就是数字1~13，但是redis规定它用来表示0~12，因此当遇到这个编码时，我们需要取出后四位然后减1来得到正确的值。*p：指向当前节点的指针
使用场景
- 一个列表只含有少量列表项
- 每个列表项是小整数值或者长度比较短的字符串
编码，解码
编码前置节点长度信息
/* Encode the length of the previous entry and write it to "p". Return the
* number of bytes needed to encode this length if "p" is NULL.
*
* 对前置节点的长度 len 进行编码，并将它写入到 p 中，
* 然后返回编码 len 所需的字节数量。
*
* 如果 p 为 NULL ，那么不进行写入，仅返回编码 len 所需的字节数量。
*
* T = O(1)
* 前置节点的长度编码字节数只有１字节和５字节
* 如果前一节点的长度小于 254 字节， 那么 previous_entry_length 属性的长度为 1 字节： 前一节点的长度就保存在这一个字节里面。
* 如果前一节点的长度大于等于 254 字节， 那么 previous_entry_length 属性的长度为 5 字节： 其中属性的第一字节会被设置为 0xFE （十进制值 254）， 而之后的四个字节则用于保存前一节点的长度。
*/
static unsigned int zipPrevEncodeLength(unsigned char *p, unsigned int len) {
// 仅返回编码 len 所需的字节数量
if (p == NULL) {
return (len < ZIP_BIGLEN) ? 1 : sizeof(len) + 1;
} else {
// 写入并返回编码 len 所需的字节数量
// 1 字节
if (len < ZIP_BIGLEN) {
p[0] = len;
return 1;
// 5 字节
} else {
// 添加 5 字节长度标识
p[0] = ZIP_BIGLEN;
// 写入编码
memcpy(p + 1, &len, sizeof(len));
// 如果有必要的话，进行大小端转换
memrev32ifbe(p + 1);
// 返回编码长度
return 1 + sizeof(len);
}
}
}
解码前置节点长度信息
/* Decode the number of bytes required to store the length of the previous
* element, from the perspective of the entry pointed to by 'ptr'.
*
* 解码 ptr 指针，
* 取出编码前置节点长度所需的字节数，并将它保存到 prevlensize 变量中。
*
* T = O(1)
*/
#define ZIP_DECODE_PREVLENSIZE(ptr, prevlensize) do { \
if ((ptr)[0] < ZIP_BIGLEN) { \
(prevlensize) = 1; \
} else { \
(prevlensize) = 5; \
} \
} while(0);
/* Decode the length of the previous element, from the perspective of the entry
* pointed to by 'ptr'.
*
* 解码 ptr 指针，
* 取出编码前置节点长度所需的字节数，
* 并将这个字节数保存到 prevlensize 中。
*
* 然后根据 prevlensize ，从 ptr 中取出前置节点的长度值，
* 并将这个长度值保存到 prevlen 变量中。
*
* T = O(1)
*/
#define ZIP_DECODE_PREVLEN(ptr, prevlensize, prevlen) do { \
\
/* 先计算被编码长度值的字节数 */ \
ZIP_DECODE_PREVLENSIZE(ptr, prevlensize); \
\
/* 再根据编码字节数来取出长度值 */ \
if ((prevlensize) == 1) { \
(prevlen) = (ptr)[0]; \
} else if ((prevlensize) == 5) { \
assert(sizeof((prevlensize)) == 4); \
memcpy(&(prevlen), ((char*)(ptr)) + 1, 4); \
memrev32ifbe(&prevlen); \
} \
} while(0);
插入
/*
* 根据指针 p 所指定的位置，将长度为 slen 的字符串 s 插入到 zl 中。
*
* 函数的返回值为完成插入操作之后的 ziplist
*
* T = O(N^2)
*/
static unsigned char *__ziplistInsert(unsigned char *zl, unsigned char *p, unsigned char *s, unsigned int slen) {
// 记录当前 ziplist 的长度
size_t curlen = intrev32ifbe(ZIPLIST_BYTES(zl)), reqlen, prevlen = 0;
size_t offset;
int nextdiff = 0;
unsigned char encoding = 0;
long long value = 123456789; /* initialized to avoid warning. Using a value
that is easy to see if for some reason
we use it uninitialized. */
zlentry entry, tail;
/* Find out prevlen for the entry that is inserted. */
if (p[0] != ZIP_END) {
// 如果 p[0] 不指向列表末端，说明列表非空，并且 p 正指向列表的其中一个节点
// 那么取出 p 所指向节点的信息，并将它保存到 entry 结构中
// 然后用 prevlen 变量记录前置节点的长度
// （当插入新节点之后 p 所指向的节点就成了新节点的前置节点）
// T = O(1)
entry = zipEntry(p);
prevlen = entry.prevrawlen;
} else {
// 如果 p 指向表尾末端，那么程序需要检查列表是否为：
// 1)如果 ptail 也指向 ZIP_END ，那么列表为空；
// 2)如果列表不为空，那么 ptail 将指向列表的最后一个节点。
unsigned char *ptail = ZIPLIST_ENTRY_TAIL(zl);
if (ptail[0] != ZIP_END) {
// 表尾节点为新节点的前置节点
// 取出表尾节点的长度
// T = O(1)
prevlen = zipRawEntryLength(ptail);
}
}
/* See if the entry can be encoded */
// 尝试看能否将输入字符串转换为整数，如果成功的话：
// 1)value 将保存转换后的整数值
// 2)encoding 则保存适用于 value 的编码方式
// 无论使用什么编码， reqlen 都保存节点值的长度
// T = O(N)
if (zipTryEncoding(s, slen, &value, &encoding)) {
/* 'encoding' is set to the appropriate integer encoding */
reqlen = zipIntSize(encoding);
} else {
/* 'encoding' is untouched, however zipEncodeLength will use the
* string length to figure out how to encode it. */
reqlen = slen;
}
/* We need space for both the length of the previous entry and
* the length of the payload. */
// 计算编码前置节点的长度所需的大小
// T = O(1)
reqlen += zipPrevEncodeLength(NULL, prevlen);
// 计算编码当前节点值所需的大小
// T = O(1)
reqlen += zipEncodeLength(NULL, encoding, slen);
/* When the insert position is not equal to the tail, we need to
* make sure that the next entry can hold this entry's length in
* its prevlen field. */
// 只要新节点不是被添加到列表末端，
// 那么程序就需要检查看 p 所指向的节点（的 header）能否编码新节点的长度。
// nextdiff 保存了新旧编码之间的字节大小差，如果这个值大于 0
// 那么说明需要对 p 所指向的节点（的 header ）进行扩展
// T = O(1)
nextdiff = (p[0] != ZIP_END) ? zipPrevLenByteDiff(p, reqlen) : 0;
/* Store offset because a realloc may change the address of zl. */
// 因为重分配空间可能会改变 zl 的地址
// 所以在分配之前，需要记录 zl 到 p 的偏移量，然后在分配之后依靠偏移量还原 p
offset = p-zl;
// curlen 是 ziplist 原来的长度
// reqlen 是整个新节点的长度
// nextdiff 是新节点的后继节点扩展 header 的长度（要么 0 字节，要么 4 个字节）
// T = O(N)
zl = ziplistResize(zl, curlen + reqlen + nextdiff);
p = zl + offset;
/* Apply memory move when necessary and update tail offset. */
if (p[0] != ZIP_END) {
// 新元素之后还有节点，因为新元素的加入，需要对这些原有节点进行调整
/* Subtract one because of the ZIP_END bytes */
// 移动现有元素，为新元素的插入空间腾出位置
// T = O(N)
memmove(p + reqlen, p - nextdiff, curlen - offset - 1 + nextdiff);
/* Encode this entry's raw length in the next entry. */
// 将新节点的长度编码至后置节点
// p+reqlen 定位到后置节点
// reqlen 是新节点的长度
// T = O(1)
zipPrevEncodeLength(p + reqlen, reqlen);
/* Update offset for tail */
// 更新到达表尾的偏移量，将新节点的长度也算上
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)) + reqlen);
/* When the tail contains more than one entry, we need to take
* "nextdiff" in account as well. Otherwise, a change in the
* size of prevlen doesn't have an effect on the *tail* offset. */
// 如果新节点的后面有多于一个节点
// 那么程序需要将 nextdiff 记录的字节数也计算到表尾偏移量中
// 这样才能让表尾偏移量正确对齐表尾节点
// T = O(1)
tail = zipEntry(p + reqlen);
if (p[reqlen + tail.headersize + tail.len] != ZIP_END) {
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)) + nextdiff);
}
} else {
/* This element will be the new tail. */
// 新元素是新的表尾节点
ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(p - zl);
}
/* When nextdiff != 0, the raw length of the next entry has changed, so
* we need to cascade the update throughout the ziplist */
// 当 nextdiff != 0 时，新节点的后继节点的（header 部分）长度已经被改变，
// 所以需要级联地更新后续的节点
if (nextdiff != 0) {
offset = p - zl;
// T = O(N^2)
zl = __ziplistCascadeUpdate(zl, p + reqlen);
p = zl + offset;
}
/* Write the entry */
// 一切搞定，将前置节点的长度写入新节点的 header
p += zipPrevEncodeLength(p, prevlen);
// 将节点值的长度写入新节点的 header
p += zipEncodeLength(p, encoding, slen);
// 写入节点值
if (ZIP_IS_STR(encoding)) {
// T = O(N)
memcpy(p, s, slen);
} else {
// T = O(1)
zipSaveInteger(p, value, encoding);
}
// 更新列表的节点数量计数器
// T = O(1)
ZIPLIST_INCR_LENGTH(zl, 1);
return zl;
}
删除
/* Delete "num" entries, starting at "p". Returns pointer to the ziplist.
*
* 从位置 p 开始，连续删除 num 个节点。
*
* 函数的返回值为处理删除操作之后的 ziplist 。
*
* T = O(N^2)
*/
static unsigned char *__ziplistDelete(unsigned char *zl, unsigned char *p, unsigned int num) {
unsigned int i, totlen, deleted = 0;
size_t offset;
int nextdiff = 0;
zlentry first, tail;
// 计算被删除节点总共占用的内存字节数
// 以及被删除节点的总个数
// T = O(N)
first = zipEntry(p);
for (i = 0; p[0] != ZIP_END && i < num; i++) {
p += zipRawEntryLength(p);
deleted++;
}
// totlen 是所有被删除节点总共占用的内存字节数
totlen = p-first.p;
if (totlen > 0) {
if (p[0] != ZIP_END) {
// 执行这里，表示被删除节点之后仍然有节点存在
/* Storing `prevrawlen` in this entry may increase or decrease the
* number of bytes required compare to the current `prevrawlen`.
* There always is room to store this, because it was previously
* stored by an entry that is now being deleted. */
// 因为位于被删除范围之后的第一个节点的 header 部分的大小
// 可能容纳不了新的前置节点，所以需要计算新旧前置节点之间的字节数差
// T = O(1)
nextdiff = zipPrevLenByteDiff(p, first.prevrawlen);
// 如果有需要的话，将指针 p 后退 nextdiff 字节，为新 header 空出空间
p -= nextdiff;
// 将 first 的前置节点的长度编码至 p 中
// T = O(1)
zipPrevEncodeLength(p, first.prevrawlen);
/* Update offset for tail */
// 更新到达表尾的偏移量
// T = O(1)
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)) - totlen);
/* When the tail contains more than one entry, we need to take
* "nextdiff" in account as well. Otherwise, a change in the
* size of prevlen doesn't have an effect on the *tail* offset. */
// 如果被删除节点之后，有多于一个节点
// 那么程序需要将 nextdiff 记录的字节数也计算到表尾偏移量中
// 这样才能让表尾偏移量正确对齐表尾节点
// T = O(1)
tail = zipEntry(p);
if (p[tail.headersize+tail.len] != ZIP_END) {
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)) + nextdiff);
}
/* Move tail to the front of the ziplist */
// 从表尾向表头移动数据，覆盖被删除节点的数据
// T = O(N)
memmove(first.p, p,
intrev32ifbe(ZIPLIST_BYTES(zl)) - (p - zl) - 1);
} else {
// 执行这里，表示被删除节点之后已经没有其他节点了
/* The entire tail was deleted. No need to move memory. */
// T = O(1)
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe((first.p-zl) - first.prevrawlen);
}
/* Resize and update length */
// 缩小并更新 ziplist 的长度
offset = first.p - zl;
zl = ziplistResize(zl, intrev32ifbe(ZIPLIST_BYTES(zl)) - totlen+nextdiff);
ZIPLIST_INCR_LENGTH(zl, -deleted);
p = zl + offset;
/* When nextdiff != 0, the raw length of the next entry has changed, so
* we need to cascade the update throughout the ziplist */
// 如果 p 所指向的节点的大小已经变更，那么进行级联更新
// 检查 p 之后的所有节点是否符合 ziplist 的编码要求
// T = O(N^2)
if (nextdiff != 0) {
zl = __ziplistCascadeUpdate(zl, p);
}
}
return zl;
}
连锁更新
/* When an entry is inserted, we need to set the prevlen field of the next
* entry to equal the length of the inserted entry. It can occur that this
* length cannot be encoded in 1 byte and the next entry needs to be grow
* a bit larger to hold the 5-byte encoded prevlen. This can be done for free,
* because this only happens when an entry is already being inserted (which
* causes a realloc and memmove). However, encoding the prevlen may require
* that this entry is grown as well. This effect may cascade throughout
* the ziplist when there are consecutive entries with a size close to
* ZIP_BIGLEN, so we need to check that the prevlen can be encoded in every
* consecutive entry.
*
* 当将一个新节点添加到某个节点之前的时候，
* 如果原节点的 header 空间不足以保存新节点的长度，
* 那么就需要对原节点的 header 空间进行扩展（从 1 字节扩展到 5 字节）。
*
* 但是，当对原节点进行扩展之后，原节点的下一个节点的 prevlen 可能出现空间不足，
* 这种情况在多个连续节点的长度都接近 ZIP_BIGLEN 时可能发生。
*
* 这个函数就用于检查并修复后续节点的空间问题。
*
* Note that this effect can also happen in reverse, where the bytes required
* to encode the prevlen field can shrink. This effect is deliberately ignored,
* because it can cause a "flapping" effect where a chain prevlen fields is
* first grown and then shrunk again after consecutive inserts. Rather, the
* field is allowed to stay larger than necessary, because a large prevlen
* field implies the ziplist is holding large entries anyway.
*
* 反过来说，
* 因为节点的长度变小而引起的连续缩小也是可能出现的，
* 不过，为了避免扩展-缩小-扩展-缩小这样的情况反复出现（flapping，抖动），
* 我们不处理这种情况，而是任由 prevlen 比所需的长度更长。
* The pointer "p" points to the first entry that does NOT need to be
* updated, i.e. consecutive fields MAY need an update.
*
* 注意，程序的检查是针对 p 的后续节点，而不是 p 所指向的节点。
* 因为节点 p 在传入之前已经完成了所需的空间扩展工作。
*
* T = O(N^2)
*/
static unsigned char *__ziplistCascadeUpdate(unsigned char *zl, unsigned char *p) {
size_t curlen = intrev32ifbe(ZIPLIST_BYTES(zl)), rawlen, rawlensize;
size_t offset, noffset, extra;
unsigned char *np;
zlentry cur, next;
// T = O(N^2)
while (p[0] != ZIP_END) {
// 将 p 所指向的节点的信息保存到 cur 结构中
cur = zipEntry(p);
// 当前节点的长度
rawlen = cur.headersize + cur.len;
// 计算编码当前节点的长度所需的字节数
// T = O(1)
rawlensize = zipPrevEncodeLength(NULL, rawlen);
/* Abort if there is no next entry. */
// 如果已经没有后续空间需要更新了，跳出
if (p[rawlen] == ZIP_END) {
break;
}
// 取出后续节点的信息，保存到 next 结构中
// T = O(1)
next = zipEntry(p + rawlen);
/* Abort when "prevlen" has not changed. */
// 后续节点编码当前节点的空间已经足够，无须再进行任何处理，跳出
// 可以证明，只要遇到一个空间足够的节点，
// 那么这个节点之后的所有节点的空间都是足够的
if (next.prevrawlen == rawlen) {
break;
}
if (next.prevrawlensize < rawlensize) {
/* The "prevlen" field of "next" needs more bytes to hold
* the raw length of "cur". */
// 执行到这里，表示 next 空间的大小不足以编码 cur 的长度
// 所以程序需要对 next 节点的（header 部分）空间进行扩展
// 记录 p 的偏移量
offset = p - zl;
// 计算需要增加的节点数量
extra = rawlensize - next.prevrawlensize;
// 扩展 zl 的大小
// T = O(N)
zl = ziplistResize(zl, curlen + extra);
// 还原指针 p
p = zl + offset;
/* Current pointer and offset for next element. */
// 记录下一节点的偏移量
np = p + rawlen;
noffset = np - zl;
/* Update tail offset when next element is not the tail element. */
// 当 next 节点不是表尾节点时，更新列表到表尾节点的偏移量
//
// 不用更新的情况（next 为表尾节点）：
//
// | | next | ==> | | new next |
// ^ ^
// | |
// tail tail
//
// 需要更新的情况（next 不是表尾节点）：
//
// | next | | ==> | new next | |
// ^ ^
// | |
// old tail old tail
//
// 更新之后：
//
// | new next | |
// ^
// |
// new tail
// T = O(1)
if ((zl + intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl))) != np) {
ZIPLIST_TAIL_OFFSET(zl) =
intrev32ifbe(intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl)) + extra);
}
/* Move the tail to the back. */
// 向后移动 cur 节点之后的数据，为 cur 的新 header 腾出空间
//
// 示例：
//
// | header | value | ==> | header | | value | ==> | header | value |
// |<-->|
// 为新 header 腾出的空间
// T = O(N)
memmove(np+rawlensize,
np+next.prevrawlensize,
curlen - noffset - next.prevrawlensize - 1);
// 将新的前一节点长度值编码进新的 next 节点的 header
// T = O(1)
zipPrevEncodeLength(np, rawlen);
/* Advance the cursor */
// 移动指针，继续处理下个节点
p += rawlen;
curlen += extra;
} else {
if (next.prevrawlensize > rawlensize) {
/* This would result in shrinking, which we want to avoid.
* So, set "rawlen" in the available bytes. */
// 执行到这里，说明 next 节点编码前置节点的 header 空间有 5 字节
// 而编码 rawlen 只需要 1 字节
// 但是程序不会对 next 进行缩小，
// 所以这里只将 rawlen 写入 5 字节的 header 中就算了。
// T = O(1)
zipPrevEncodeLengthForceLarge(p + rawlen, rawlen);
} else {
// 运行到这里，
// 说明 cur 节点的长度正好可以编码到 next 节点的 header 中
// T = O(1)
zipPrevEncodeLength(p + rawlen, rawlen);
}
/* Stop here, as the raw length of "next" has not changed. */
break;
}
}
return zl;
}
